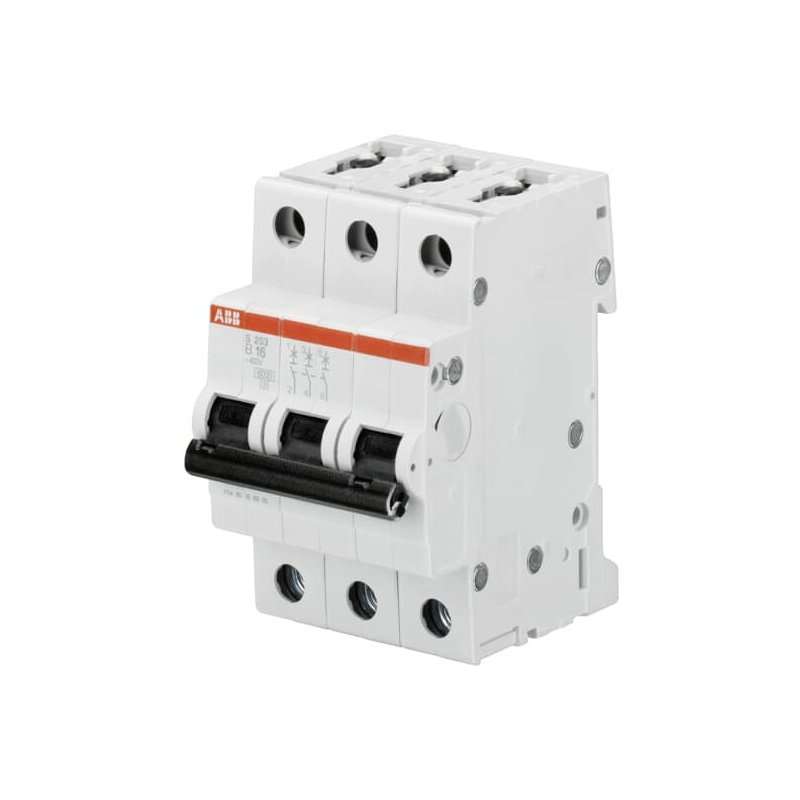

ABB S203-B16 – disjunctor automat 3P 16A Curba B 6kA
ABB S203-B16 face parte din gama profesională ABB System pro M compact S200 și este utilizat pentru protecția circuitelor electrice trifazate împotriva suprasarcinii și scurtcircuitului. Dispozitivul are 3 poli, curent nominal de 16A și caracteristică de declanșare Curba B.
Curba B este recomandată pentru circuite cu pornire normală, fără curenți mari de pornire. Acest tip de disjunctor este utilizat frecvent pentru iluminat, prize standard, circuite de comandă și distribuții electrice unde consumatorii nu generează impulsuri ridicate la conectare.
Seria ABB S200 este utilizată pe scară largă în instalații rezidențiale, comerciale și industriale datorită fiabilității mecanice, compatibilității cu accesoriile modulare ABB și sistemului de conectare proiectat pentru cablare sigură și rapidă.
Unde se utilizează?
- Circuite trifazate de iluminat
- Prize și distribuții electrice standard
- Circuite de comandă și control
- Tablouri electrice comerciale și rezidențiale
- Instalații fără consumatori cu curenți mari de pornire
Avantaje
- Curba B: declanșare rapidă pentru circuite standard fără impulsuri mari de curent.
- 3 poli: protecție pentru circuite trifazate.
- 16A: utilizare frecventă în distribuții și circuite tehnice standard.
- 6kA: capacitate de rupere conform EN 60898-1.
- Montaj DIN: integrare rapidă în tablouri electrice modulare.
- Indicator stare contacte: afișare vizuală ON/OFF.
- Borne ABB patentate: conectare sigură și fixare stabilă a conductorului.
- Compatibil ABB System pro M compact: integrare cu accesorii și aparataj ABB.
Date tehnice principale
- Producător: ABB
- Serie: System pro M compact S200
- Cod producător: 2CDS253001R0165
- Model: S203-B16
- EAN / GTIN: 4016779469005
- Tip produs: disjunctor automat modular (MCB)
- Număr poli: 3P
- Curent nominal: 16A
- Caracteristică declanșare: Curba B
- Capacitate de rupere: 6kA
- Tensiune nominală: 230/400V AC
- Tensiune izolație Ui: 440V
- Rezistență la impuls Uimp: 4kV
- Frecvență: 50/60Hz
- Clasă limitare energie: 3
- Montaj: șină DIN 35mm
- Adâncime montaj: 69mm
- Grad protecție: IP20
- Temperatură funcționare: -25°C ... +55°C
- Standard: IEC/EN 60898-1, IEC/EN 60947-2
Recomandare de utilizare
ABB S203-B16 este utilizat frecvent pentru protecția circuitelor trifazate standard unde nu există consumatori cu curenți mari de pornire. Curba B este recomandată pentru iluminat, prize și distribuții electrice clasice unde se urmărește o declanșare rapidă în cazul defectelor.
Pentru aplicațiile cu surse în comutație, transformatoare, drivere LED de putere mare sau consumatori inductivi, poate fi necesară utilizarea unei caracteristici Curba C pentru evitarea declanșărilor nedorite.
