Hager L73M – Separator portfuzibil D02 3P 63A

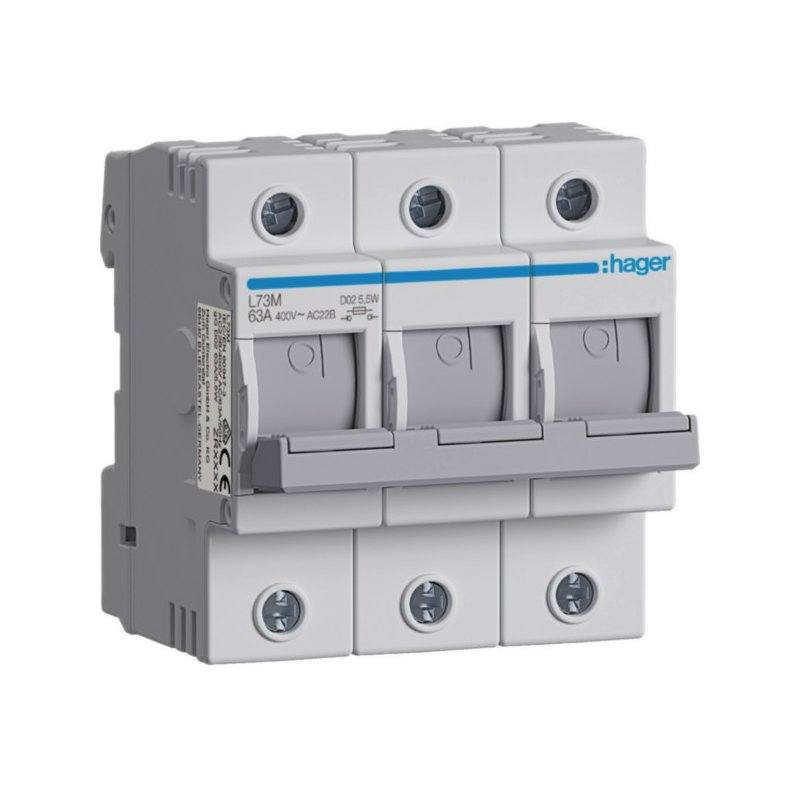

Hager L73M – Separator portfuzibil modular D02, 3 poli, 63 A

Hager L73M este un separator de sarcină cu siguranțe fuzibile, proiectat pentru protecția și separarea circuitelor electrice trifazate în instalații de joasă tensiune. Aparatul utilizează siguranțe de tip NEOZED D02 (E18) și permite comutarea simultană a celor trei poli, la un curent nominal de 63 A și o tensiune de utilizare de 230/400 V AC.

Construcția modulară facilitează integrarea în tablouri de distribuție pentru clădiri comerciale, instalații industriale și aplicații tehnice. Aparatul se montează orizontal pe șină DIN de 35 mm și oferă o soluție compactă pentru asocierea funcției de separare cu protecția prin siguranțe fuzibile.

Avantajele separatorului portfuzibil Hager L73M

• Separare și comutație trifazată: acționarea comună a celor trei poli permite întreruperea circuitului printr-o singură manevră.
• Compatibilitate D02: acceptă siguranțe fuzibile NEOZED cu curenți nominali între 2 și 63 A.
• Semnalizare LED: indicatoare optoelectronice individuale pentru fiecare fază, pentru identificarea siguranțelor defecte.
• Contact electric stabil: tehnologia de conectare fără capace filetate asigură presiunea de contact stabilită constructiv.
• Înlocuire practică: suportul detașabil pentru siguranțe este prevăzut cu protecție împotriva atingerii accidentale.
• Siguranță în exploatare: aparatul permite blocarea cu lacăt și sigilarea, pentru controlul accesului la dispozitivul de comutație.
• Montaj modular: instalare pe șină DIN standard, cu posibilitatea conectării prin bare de distribuție compatibile.
• Conexiuni flexibile: borne pentru conductoare de cupru rigide sau flexibile cu secțiuni de 1,5–35 mm².

Caracteristici tehnice Hager L73M

Compatibilitate cu siguranțele NEOZED D02

Separatorul Hager L73M permite utilizarea siguranțelor fuzibile D02 cu următoarele valori nominale: 2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A și 63 A.

Se pot utiliza și siguranțe D01 cu accesoriul de reducere corespunzător, conform instrucțiunilor Hager. Selectarea tipului și curentului siguranței se face în funcție de caracteristicile circuitului, secțiunea conductorului și condițiile de protecție.

Important: siguranțele fuzibile, accesoriile de reducere și barele de distribuție nu sunt incluse în echiparea standard, dacă nu se precizează altfel în oferta comercială.

Domenii de utilizare

Hager L73M este destinat instalațiilor electrice de joasă tensiune în care este necesară separarea circuitelor și integrarea protecției cu siguranțe fuzibile. Exemple de aplicații:

• Tablouri electrice generale și secundare de distribuție.
• Instalații electrice industriale și comerciale.
• Distribuția energiei în clădiri administrative și spații tehnice.
• Circuite de alimentare pentru consumatori trifazați.
• Tablouri de distribuție pentru utilaje și echipamente, în limitele categoriei AC-22B.
• Instalații în care este necesară semnalizarea rapidă a defectării unei siguranțe.

Montaj și conectare electrică

Separatorul se montează orizontal pe șină DIN de 35 mm, în interiorul tablourilor electrice. Este prevăzut cu borne duble pe partea de alimentare și borne individuale la ieșire, facilitând conectarea conductorilor și utilizarea sistemelor de distribuție compatibile.

Pentru conexiunile electrice se utilizează conductoare din cupru, cu respectarea secțiunilor admise și a instrucțiunilor de montaj ale producătorului.

Montajul, punerea în funcțiune și întreținerea trebuie efectuate exclusiv de personal calificat. Înaintea intervențiilor se vor deconecta sursele de alimentare, se va verifica absența tensiunii și se vor aplica măsurile de protecție prevăzute de normele în vigoare.

Întrebări frecvente – Hager L73M

Ce tip de siguranțe se folosesc la Hager L73M?

Aparatul este proiectat pentru siguranțe fuzibile NEOZED D02, E18, cu valori nominale de până la 63 A. Siguranțele D01 pot fi utilizate cu accesoriul de reducere adecvat.

Separatorul are semnalizare pentru siguranțele arse?

Da. Hager L73M este echipat cu indicatoare LED individuale pentru fiecare fază, pentru semnalizarea defectării siguranțelor.

Se poate monta în tablouri electrice pe șină DIN?

Da. Aparatul este destinat montajului orizontal pe șină DIN standard de 35 mm.

Poate fi blocat pentru prevenirea manevrelor neautorizate?

Da. Hager L73M permite blocarea cu lacăt și sigilarea, conform instrucțiunilor producătorului.

Siguranțele D02 sunt incluse în livrare?

Nu. Siguranțele fuzibile D02 se comandă separat și trebuie alese corespunzător circuitului electric protejat.

Care este diferența dintre curentul nominal al separatorului și cel al siguranței?

Valoarea de 63 A reprezintă curentul nominal al separatorului. Curentul nominal al siguranței fuzibile se selectează separat, în funcție de circuitul protejat. Separatorul nu înlocuiește elementul fuzibil de protecție.

Documentație tehnică oficială Hager

Pentru verificarea parametrilor tehnici, condițiilor de montaj și compatibilității, consultați documentele oficiale ale producătorului:

• Fișa tehnică Hager L73M – PDF
• Instrucțiuni de utilizare Hager – PDF
• Manual de instalare Hager D02 – PDF
• Pagina oficială a produsului Hager L73M

Comandă Hager L73M de la Electro-Instalații

Electro-Instalații oferă soluții profesionale pentru distribuția și protecția energiei electrice, incluzând separatoare portfuzibile, siguranțe fuzibile NEOZED și echipamente pentru tablouri electrice.

Pentru consultanță privind compatibilitatea, disponibilitatea produselor și identificarea accesoriilor necesare, contactați echipa noastră:

E-mail: info@electro-instalatii.eu
Telefon: +40 701 299 033
Magazin online: www.electro-instalatii.eu

Specificațiile pot fi modificate de producător. Pentru proiectare și instalare, consultați întotdeauna documentația tehnică actualizată Hager.
