Releu protecție tensiune VPRA2M-CE pentru tablouri electrice monofazate și trifazate

Releu protecție tensiune VPRA2M-CE pentru tablouri electrice monofazate și trifazate

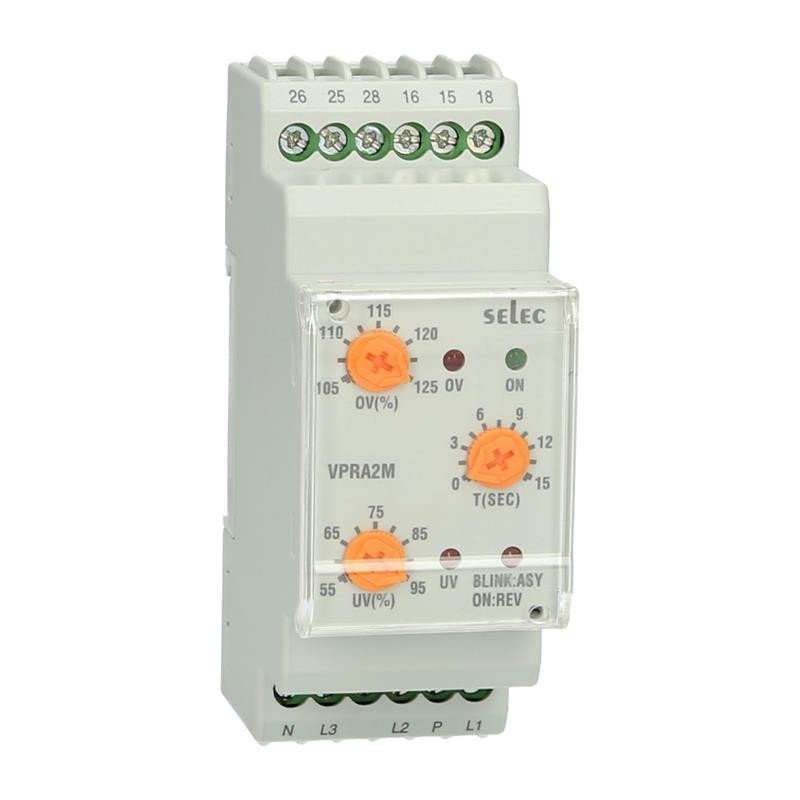

VPRA2M-CE este un releu multifuncțional de monitorizare a rețelei electrice, recomandat pentru protecția instalațiilor monofazate și trifazate împotriva unor probleme precum supratensiunea, subtensiunea, asimetria fazelor, lipsa unei faze și succesiunea incorectă a fazelor.

Într-un tablou electric rezidențial sau comercial, releul poate fi utilizat împreună cu un contactor modular dimensionat corespunzător instalației. În această configurație, VPRA2M-CE monitorizează permanent rețeaua, iar atunci când tensiunea sau fazele ies din parametrii setați, releul comandă contactorul pentru deconectarea alimentării instalației.

O configurație uzuală pentru instalații cu puteri mai mari este asocierea releului de monitorizare cu un contactor ABB de 63 A. Releul realizează monitorizarea și comanda, iar contactorul realizează efectiv conectarea și deconectarea circuitului de putere.

Protecție suplimentară pentru tabloul electric al casei

Problemele de alimentare din rețeaua electrică pot expune aparatele și echipamentele conectate la tensiuni necorespunzătoare. Într-o locuință modernă sunt conectate permanent numeroase receptoare sensibile: centrale termice, pompe de căldură, televizoare, calculatoare, electrocasnice, sisteme de automatizare, surse în comutație, echipamente IT și alte dispozitive electronice.

Prin monitorizarea continuă a parametrilor rețelei, VPRA2M-CE poate face parte dintr-un sistem automat de protecție a întregii instalații. Atunci când este utilizat împreună cu un contactor corespunzător, alimentarea poate fi întreruptă înainte ca instalația să continue să funcționeze în condiții electrice aflate în afara limitelor configurate.

Protecție la supratensiune

VPRA2M-CE monitorizează limita superioară a tensiunii. Dacă tensiunea depășește pragul configurat, releul își schimbă starea contactelor de ieșire și poate comanda deconectarea contactorului principal.

În acest mod poate fi realizată o protecție suplimentară a receptoarelor împotriva funcționării la o tensiune mai mare decât limita stabilită pentru instalație.

Protecție la subtensiune

O tensiune prea mică poate provoca funcționarea necorespunzătoare a anumitor receptoare și poate reprezenta o problemă în special pentru echipamente cu motoare, compresoare, pompe și sisteme electronice.

Releul monitorizează și subtensiunea, astfel încât instalația poate fi deconectată atunci când tensiunea scade sub pragul stabilit.

Monitorizarea lipsei fazei și a asimetriei fazelor

În instalațiile trifazate, VPRA2M-CE monitorizează prezența fazelor și asimetria tensiunilor.

În cazul apariției unei condiții de defect detectate de releu, contactele de ieșire pot comanda contactorul principal pentru întreruperea alimentării consumatorilor protejați.

Protecție la succesiunea incorectă a fazelor

VPRA2M-CE verifică și succesiunea fazelor. Această funcție este importantă în instalațiile trifazate și în special pentru echipamente la care ordinea fazelor influențează sensul de rotație sau funcționarea corectă.

Dacă succesiunea fazelor nu este cea așteptată, releul poate împiedica alimentarea instalației prin intermediul contactorului comandat.

Dar protecția la întreruperea nulului?

Într-o instalație trifazată cu neutru, o problemă a conductorului de nul poate conduce la apariția unor tensiuni anormale între fază și neutru. Într-o asemenea situație, receptoarele monofazate conectate pe faze diferite pot fi expuse unor tensiuni necorespunzătoare.

VPRA2M-CE monitorizează tensiunile și condițiile de fază specificate pentru aparat. Atunci când acestea depășesc limitele configurate, releul poate comanda deconectarea instalației prin contactor.

Important: releul de monitorizare nu înlocuiește proiectarea corectă a instalației, continuitatea conductorului de protecție și neutru, protecțiile la supracurent, dispozitivele diferențiale sau protecția la supratensiuni tranzitorii (SPD).

VPRA2M-CE + contactor ABB 63 A – protecție automată a alimentării

O soluție practică pentru tablourile electrice este utilizarea VPRA2M-CE împreună cu un contactor ABB de 63 A sau cu un contactor dimensionat în funcție de instalație.

Principiul de funcționare este simplu:

1. VPRA2M-CE monitorizează permanent rețeaua electrică.
2. Releul verifică tensiunea și parametrii de fază monitorizați.
3. Cât timp valorile sunt în limitele configurate, contactorul poate menține instalația alimentată.
4. Dacă apare o condiție de defect detectată de releu, ieșirea acestuia comandă contactorul.
5. Contactorul deconectează circuitul de putere și consumatorii aflați în aval.
6. După revenirea parametrilor în limitele admise și expirarea temporizării configurate, sistemul poate permite realimentarea.

Astfel, releul nu trebuie să transporte curentul total al instalației. VPRA2M-CE realizează monitorizarea și comanda, iar contactorul ABB realizează comutarea circuitului de putere.

De ce să montezi un releu de monitorizare a tensiunii în tabloul electric?

Un astfel de sistem oferă un nivel suplimentar de protecție pentru instalațiile în care se dorește deconectarea automată a consumatorilor atunci când alimentarea nu mai corespunde parametrilor setați.

Este o soluție potrivită pentru:

• tablouri electrice pentru case și apartamente;
• instalații electrice trifazate pentru locuințe;
• case cu pompe de căldură și echipamente electronice;
• tablouri pentru spații comerciale;
• ateliere și instalații industriale;
• circuite cu motoare trifazate;
• stații de pompare;
• instalații HVAC;
• echipamente unde lipsa sau inversarea fazelor poate produce probleme de funcționare.

Funcții de protecție VPRA2M-CE

Întrebări frecvente

Poate VPRA2M-CE să protejeze întreaga instalație a unei case?

Poate fi utilizat ca element de monitorizare într-un sistem de protecție generală. Pentru deconectarea curentului principal se utilizează un contactor dimensionat corespunzător instalației, comandat de releu.

Poate fi utilizat împreună cu un contactor ABB de 63 A?

Da, dacă tensiunea bobinei, schema de comandă, categoria de utilizare și dimensionarea contactorului sunt corespunzătoare instalației. Releul comandă bobina contactorului, iar contactorul comută circuitul de putere.

Protejează la supratensiune și subtensiune?

Da. VPRA2M-CE monitorizează atât supratensiunea, cât și subtensiunea și permite comandarea deconectării atunci când sunt depășite pragurile configurate.

Detectează lipsa unei faze?

Da. Monitorizarea lipsei fazei este una dintre funcțiile aparatului.

Detectează inversarea fazelor?

Da. Releul monitorizează succesiunea fazelor și poate împiedica alimentarea atunci când ordinea fazelor este incorectă.

Înlocuiește un SPD pentru protecția la supratensiuni?

Nu. Releul de monitorizare și un dispozitiv SPD au funcții diferite. VPRA2M-CE monitorizează parametrii rețelei și poate comanda deconectarea prin contactor, în timp ce SPD-ul este destinat protecției împotriva supratensiunilor tranzitorii. Într-un tablou electric, cele două soluții pot avea roluri complementare.
