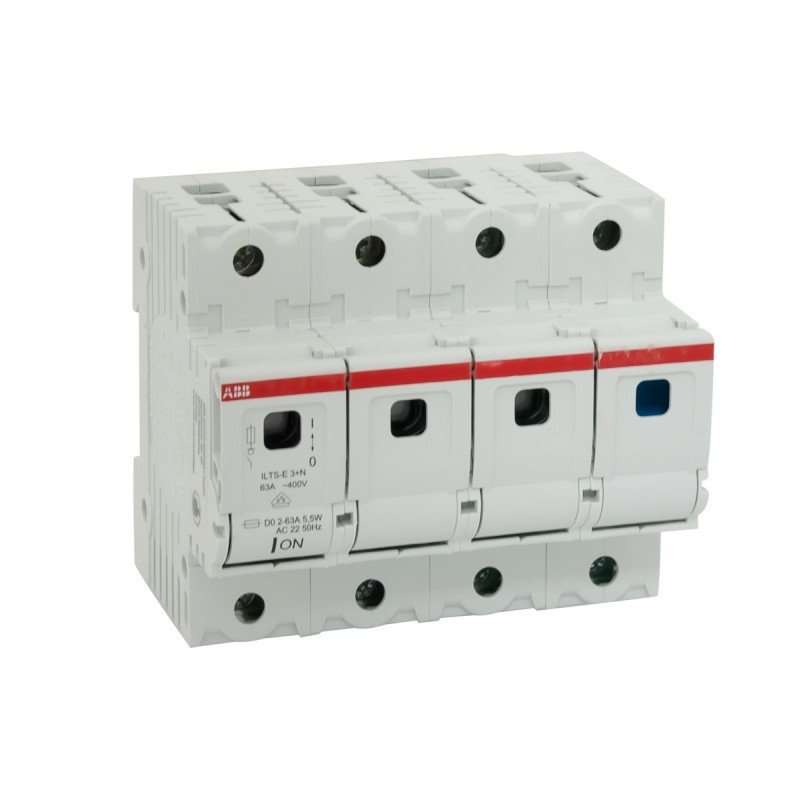

Separator de sarcina ABB cu fuzibile D0 3pol. + N , max.63A

Întrerupător-separator cu siguranțe ABB ILTS-E3+N D0

ABB ILTS-E3+N D0 este un întrerupător-separator cu siguranțe fuzibile din seria System pro M compact, destinat protecției și separării circuitelor electrice trifazate cu conductor neutru.

Aparatul are configurația 3P+N: trei poli protejați prin siguranțe fuzibile și un pol pentru conductorul neutru. În clasificarea ETIM produsul este indicat ca aparat cu patru poli, însă numai cele trei faze sunt protejate prin siguranțe.

În funcție de siguranțele instalate, aparatul poate fi utilizat pentru curenți cuprinși între 2 și 63 A. Este compatibil direct cu siguranțe D02 și poate utiliza siguranțe D01 prin intermediul unui reductor corespunzător.

Protecție și separare într-un singur aparat

ABB ILTS-E combină funcția de protecție oferită de siguranțele fuzibile D0 cu funcția unui întrerupător-separator. Aparatul poate comuta circuitul sub sarcină în limitele caracteristicilor sale și permite separarea sigură a circuitului înaintea intervențiilor.

Siguranțele fuzibile asigură protecția circuitului împotriva suprasarcinilor și scurtcircuitelor. Funcția de separare permite scoaterea circuitului de sub tensiune și realizarea lucrărilor de mentenanță în condiții controlate.

Configurație 3P+N

Produsul este destinat circuitelor trifazate cu conductor neutru și dispune de:

• trei poli de fază protejați prin siguranțe D0;
• un pol separat pentru conductorul neutru;
• deconectarea comună a celor trei faze și a neutrului;
• mecanism special pentru comutarea corespunzătoare a conductorului neutru.

Conductorul neutru nu este protejat prin siguranță fuzibilă. Construcția aparatului asigură ordinea corespunzătoare de comutare a neutrului în raport cu polii de fază.

Mecanism tip sertar pentru siguranțe

Tehnologia tip sertar oferă o utilizare simplă și sigură. Suportul siguranțelor este captiv și rămâne atașat aparatului, reducând riscul pierderii componentelor în timpul operațiunilor de întreținere.

Siguranțele pot fi extrase și înlocuite numai atunci când aparatul se află în poziția deconectată. Această interblocare contribuie la prevenirea accesului la siguranțe în timp ce circuitul este conectat.

Compatibilitate cu siguranțe D02 și D01

• D02: utilizare directă, până la 63 A;
• D01: utilizare cu reductor ABB ILTS-E/RE;
• domeniu curent: 2–63 A, în funcție de siguranța instalată;
• număr poli protejați: 3.

Siguranțele fuzibile și reductoarele trebuie alese în funcție de curentul circuitului, secțiunea conductoarelor și caracteristicile instalației. Dacă nu sunt menționate explicit în oferta comercială, acestea se comandă separat.

Comutare rapidă și indicarea poziției

Mecanismul cu acționare rapidă asigură închiderea și deschiderea controlată a contactelor, fără ca viteza de comutare să depindă direct de viteza de acționare a operatorului.

Poziția aparatului poate fi identificată vizual. Pentru transmiterea electrică a stării către un sistem de automatizare sau semnalizare poate fi utilizat contactul auxiliar opțional ABB ILTS-E/H11, cu un contact normal deschis și unul normal închis.

Contactul auxiliar ILTS-E/H11 nu este inclus în configurația standard și trebuie comandat separat dacă este necesară semnalizarea la distanță.

Terminale duble pentru conectare flexibilă

Aparatul este prevăzut cu terminale duble pe ambele părți. Acestea permit conectarea simultană a două conductoare cu secțiuni egale sau diferite ori conectarea unui conductor împreună cu o bară de distribuție compatibilă.

Terminalul inferior facilitează realizarea cablării transversale în tabloul electric. Capacitatea de conectare pentru conductoare multifilare este cuprinsă între 1,5 și 35 mm².

Performanțe electrice

• curent nominal: maximum 63 A;
• tensiune nominală: 400 V AC;
• tensiune nominală DC a seriei: până la 250 V DC, conform configurației circuitului;
• frecvență nominală: 50/60 Hz;
• capacitate condiționată la scurtcircuit AC: 50 kA;
• capacitate condiționată la scurtcircuit DC: 8 kA;
• pierdere maximă admisă a siguranței D02: 5,5 W pe fază.

Avantaje principale

• protecție și separare într-un singur aparat;
• configurație 3P+N pentru circuite trifazate cu neutru;
• trei poli protejați prin siguranțe fuzibile;
• curent nominal de până la 63 A;
• compatibil cu siguranțe D02;
• compatibil cu D01 prin reductor;
• siguranțele pot fi înlocuite numai în poziția deconectată;
• suport captiv pentru siguranțe;
• mecanism de acționare rapidă;
• posibilitate de sigilare a mânerului;
• fereastră pentru verificarea indicatorului siguranței;
• terminale duble pe ambele părți;
• posibilitate de cablare transversală;
• montaj rapid pe șină DIN;
• contact auxiliar opțional pentru semnalizarea poziției;
• potrivit pentru tablouri electrice de distribuție.

Date tehnice

Domenii de utilizare

• tablouri electrice trifazate cu conductor neutru;
• tablouri principale și secundare de distribuție;
• instalații electrice rezidențiale și comerciale;
• instalații industriale de joasă tensiune;
• protecția circuitelor și cablurilor împotriva supracurenților;
• separarea circuitelor pentru întreținere;
• circuite cu protecție fuzibilă selectivă;
• distribuții de joasă tensiune de până la 63 A.

Accesorii compatibile

• ABB ILTS-E/RE: reductor pentru utilizarea siguranțelor D01;
• ABB ILTS-E/H11: contact auxiliar 1NO + 1NC pentru semnalizarea poziției;
• siguranțe fuzibile D02 corespunzătoare circuitului;
• siguranțe fuzibile D01 împreună cu reductorul compatibil;
• bare de distribuție ABB compatibile cu seria ILTS-E.

Notă: siguranțele fuzibile, reductorul D01, contactul auxiliar și barele de distribuție nu sunt considerate incluse decât dacă acest lucru este indicat explicit în oferta produsului.

Instrucțiuni importante de instalare

Montajul, conectarea și punerea în funcțiune trebuie realizate numai de personal calificat, cu respectarea documentației ABB și a normelor aplicabile instalației.

Înaintea înlocuirii siguranțelor, întrerupătorul-separator trebuie adus în poziția deconectată. Siguranțele trebuie alese în funcție de secțiunea conductoarelor, curentul admisibil al circuitului, selectivitatea protecțiilor și capacitatea de întrerupere necesară.

Nu trebuie utilizate siguranțe cu un curent nominal mai mare decât cel permis de aparat sau de conductoarele protejate.

Întrebări frecvente despre ABB ILTS-E3+N

Ce tipuri de siguranțe pot fi utilizate?

Aparatul este proiectat pentru siguranțe D02. Siguranțele D01 pot fi utilizate cu reductorul ABB ILTS-E/RE corespunzător.

Siguranțele sunt incluse în pachet?

Nu trebuie presupus că siguranțele sunt incluse. Dacă nu sunt menționate explicit în oferta comercială, acestea se comandă separat, în funcție de curentul necesar circuitului.

Ce înseamnă configurația 3P+N?

Configurația 3P+N înseamnă că aparatul are trei poli pentru fazele L1, L2 și L3 și un pol pentru conductorul neutru. Cele trei faze sunt protejate prin siguranțe, iar neutrul este comutat, dar nu este protejat prin siguranță.

Poate aparatul să întrerupă circuitul sub sarcină?

Da. ILTS-E este un întrerupător-separator cu siguranțe, proiectat pentru comutarea sub sarcină în limitele caracteristicilor sale nominale.

Pot fi schimbate siguranțele cât timp aparatul este conectat?

Nu. Mecanismul tip sertar permite accesul la siguranțe numai după aducerea aparatului în poziția deconectată.

Care este curentul maxim admis?

Curentul nominal maxim este de 63 A atunci când sunt utilizate siguranțe D02 corespunzătoare. Curentul efectiv trebuie ales în funcție de circuit și de secțiunea conductoarelor.

Contactul auxiliar este inclus?

Nu. Contactul auxiliar ABB ILTS-E/H11 este un accesoriu opțional și se comandă separat. Acesta oferă un contact normal deschis și unul normal închis pentru semnalizarea poziției aparatului.

Se poate utiliza cu conductoare de 35 mm²?

Da. Terminalele permit conectarea conductoarelor multifilare cu secțiuni de până la 35 mm², cu respectarea instrucțiunilor ABB și a cuplului de strângere recomandat.

Unde poate fi montat?

Aparatul este destinat montării pe șină DIN în tablouri și dulapuri electrice de distribuție, într-un mediu compatibil cu gradul său de protecție IP20.
