Ghid complet despre cablurile de date
CAT 6 • CAT 6A • CAT 7 • CAT 8
De la o rețea pentru locuință până la cablarea structurată a unui birou, unei hale sau a unei infrastructuri IT, alegerea cablului și a componentelor potrivite influențează performanța întregii rețele.
În acest ghid explicăm simplu și practic diferențele dintre CAT 6, CAT 6A, CAT 7 și CAT 8, tipurile de ecranare, AWG, cupru și CCA, LSZH, precum și alegerea modulelor Keystone, prizelor RJ45, patch-panelurilor și patch-cordurilor.
Ce categorie de cablu de date să aleg?
Alegerea categoriei cablului depinde de viteza rețelei, distanța de transmisie, mediul în care este instalat și performanța pe care dorim să o obținem. Pentru o instalație nouă este important să privim și spre cerințele viitoare ale rețelei, deoarece cablurile montate în pereți sau în infrastructura clădirii sunt mult mai dificil de înlocuit ulterior.
Ce categorie de cablu de date este potrivită?
De la rețelele obișnuite pentru locuințe până la infrastructuri profesionale de mare viteză, fiecare categorie răspunde unor cerințe diferite de performanță.
O soluție consacrată pentru rețele LAN, locuințe, birouri și instalații uzuale de date.
Recomandată pentru instalații noi și infrastructuri unde este necesară o rezervă mai mare de performanță.
Utilizată frecvent pentru cablare structurată și în zone unde protecția împotriva interferențelor electromagnetice este importantă.
Categoria de înaltă performanță pentru conexiuni de foarte mare viteză și infrastructuri de rețea cu cerințe ridicate.
Cum alegi corect cablul?
Nu alege cablul doar după numărul categoriei
CAT 8 nu este automat alegerea potrivită pentru orice rețea. Un sistem de cablare trebuie ales în funcție de viteza necesară, lungimea traseului, mediul de instalare și echipamentele care vor utiliza conexiunea.
1. Viteza necesară
Pentru navigare, streaming sau utilizare obișnuită cerințele sunt diferite față de un NAS, server, workstation sau infrastructură de mare viteză.
2. Lungimea traseului
Performanța unei legături Ethernet depinde și de distanță. În cablarea structurată trebuie diferențiat între Permanent Link și întregul Channel.
3. Mediul de instalare
Motoarele, convertizoarele, tablourile electrice și traseele de energie pot produce interferențe. În astfel de medii, ecranarea cablului devine importantă.
4. Rezerva pentru viitor
Cablurile montate în pereți sunt greu de înlocuit. Pentru o instalație nouă merită analizate și cerințele rețelei din următorii ani.

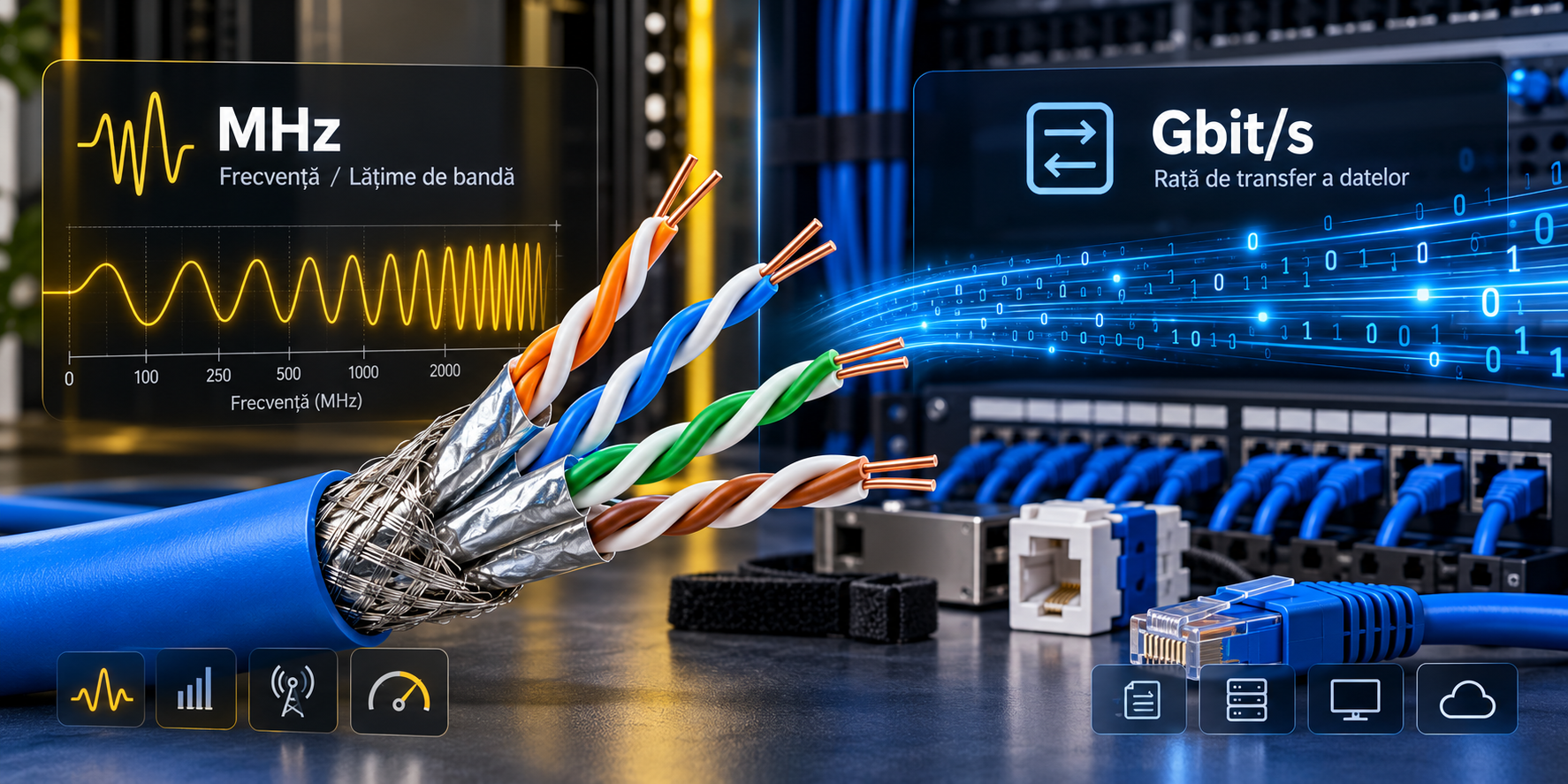

MHz și Gbit/s nu înseamnă același lucru
Atunci când comparăm cablurile de date întâlnim frecvent valori precum 250 MHz, 500 MHz sau 2000 MHz, dar și viteze precum 1, 10, 25 sau 40 Gbit/s. Cele două valori descriu caracteristici diferite ale unei conexiuni.
Frecvența / banda de transmisie
Valoarea exprimată în MHz indică domeniul de frecvență pentru care cablul sau sistemul de cablare este specificat. O categorie superioară poate utiliza un domeniu de frecvență mai mare.
CAT 6 → 250 MHz
CAT 6A → 500 MHz
CAT 8 → 2000 MHz
Rata de transfer a rețelei
Gbit/s exprimă rata de transmisie a datelor unei conexiuni Ethernet. Viteza care poate fi obținută depinde de întregul canal: cablu, lungime, conectori, prize, patch-panel, patch-corduri și echipamentele active.
1 Gbit/s → Gigabit Ethernet
10 Gbit/s → 10 Gigabit Ethernet
40 Gbit/s → 40 Gigabit Ethernet
Important: o valoare mai mare în MHz nu înseamnă automat că un dispozitiv va comunica la o viteză mai mare. Performanța finală este determinată de standardul Ethernet utilizat și de întregul canal de transmisie.

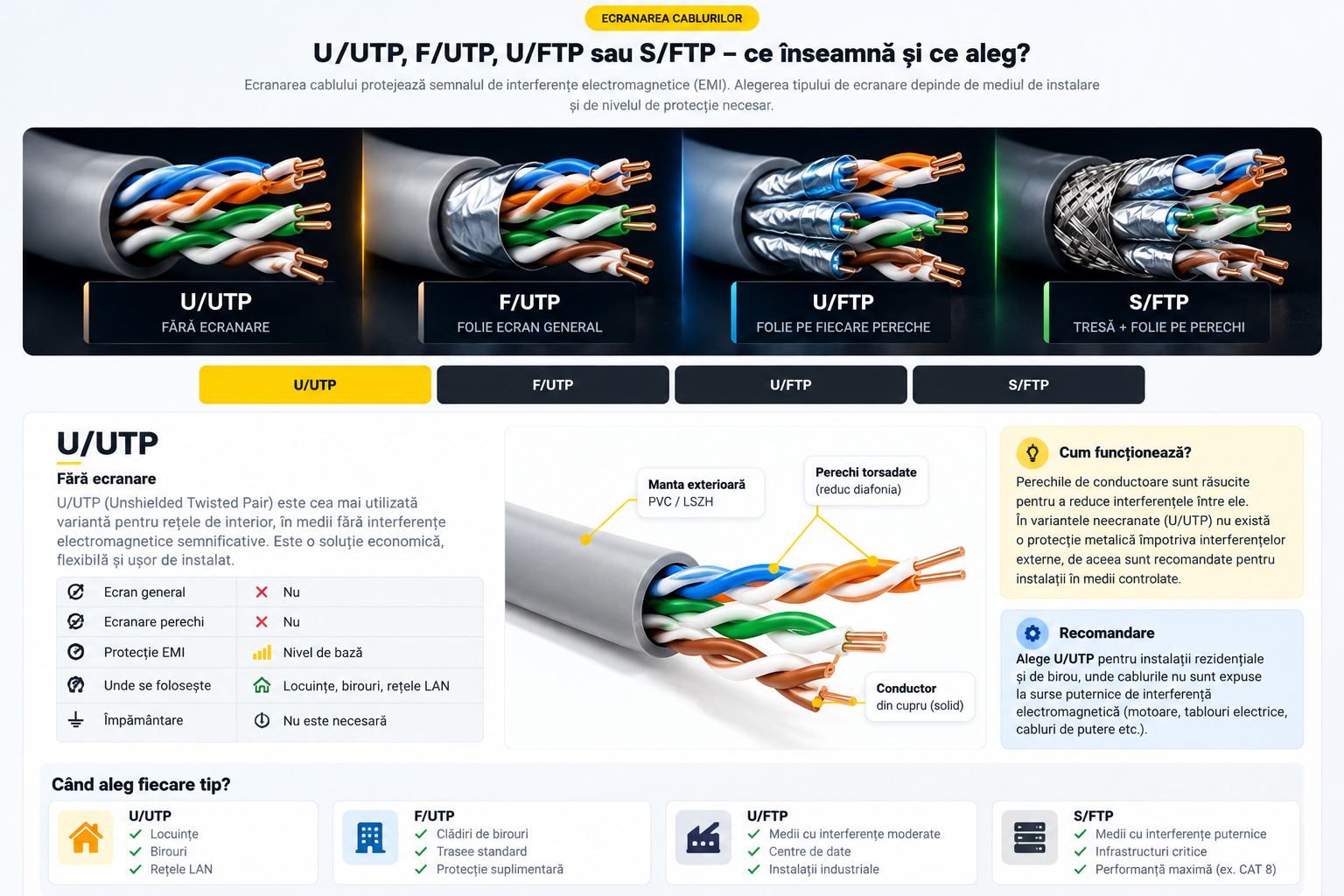

U/UTP, F/UTP, U/FTP sau S/FTP – ce înseamnă?
Literele de pe un cablu de date nu indică doar categoria. Notațiile precum U/UTP, F/UTP, U/FTP și S/FTP descriu modul în care cablul de date și perechile torsadate sunt protejate împotriva interferențelor electromagnetice.
din tresă metalică
sunt ecranate cu folie
U/UTP
Cablu neecranatU/UTP nu utilizează un ecran metalic general și nici ecranare individuală pentru perechi. Reducerea interferențelor și a diafoniei se bazează în principal pe torsadarea perechilor de conductoare.
Unde îl folosim?
- Locuințe
- Birouri
- Rețele LAN în medii cu interferențe reduse
Important: un cablu ecranat nu devine automat „mai bun” doar pentru că are mai mult metal în construcție. Ecranarea trebuie aleasă în funcție de mediul instalației și implementată corect împreună cu componentele compatibile ale sistemului de cablare.
Ce tip de ecranare aleg pentru cablul de rețea?
Pentru o instalație Ethernet trebuie analizate atât categoria cablului de date, cât și mediul în care acesta va fi montat. Într-o locuință sau într-un birou cu interferențe reduse poate fi suficient un cablu U/UTP, în timp ce traseele aflate în medii cu surse importante de interferențe electromagnetice pot necesita cabluri ecranate. În instalațiile profesionale pot fi utilizate construcții F/UTP, U/FTP sau S/FTP, în funcție de cerințele sistemului.
